Az ipari röntgenvizsgálat lehetővé teszi, hogy az alkatrészek megbontása nélkül szerezzünk információt azok belső szerkezetéről. A vizsgálat eredményét azonban nem kizárólag a röntgenberendezés teljesítménye vagy a felvétel felbontása határozza meg. Legalább ilyen fontos a hiba alakja, mérete, iránya, valamint a röntgensugárhoz viszonyított helyzete.

Miért lehet egy apró porozitás jól felismerhető, miközben egy veszélyes repedés nehezen észlelhető?

A válasz a röntgenkép keletkezésének fizikájában rejlik.

1. Porozitás, zárvány vagy repedés – nem minden hiba viselkedik ugyanúgy
A röntgensugárzás eltérő mértékben nyelődik el a különböző anyagokban és anyagvastagságokban. A detektor az áthaladó sugárzás intenzitását rögzíti, így a belső szerkezetben található eltérések kontrasztként jelenhetnek meg a felvételen.
A porozitás, vagyis az anyagban található gázüreg jellemzően azért észlelhető jól, mert a gázüreg helyén kisebb anyagvastagságon halad át a sugárzás. A megfelelő körülmények között ez jól elkülönülő, gyakran kerekded vagy szabálytalan foltként jelenik meg a képen.
A zárványok kimutathatósága attól függ, hogy a zárvány anyaga mennyire különbözik a környező alapanyagtól a röntgensugárzás elnyelése szempontjából.

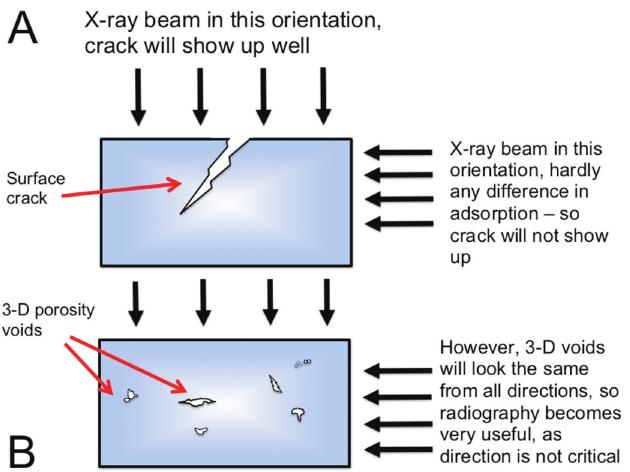

A repedések esetében összetettebb a helyzet. Ezek gyakran vékony, síkszerű eltérések, ezért a kimutathatóságukat jelentősen befolyásolhatja a repedés iránya és a röntgensugár beesési iránya.

2. Miért számít ennyire a repedés iránya?
Képzeljünk el egy vékony, síkszerű repedést egy fém alkatrész belsejében.

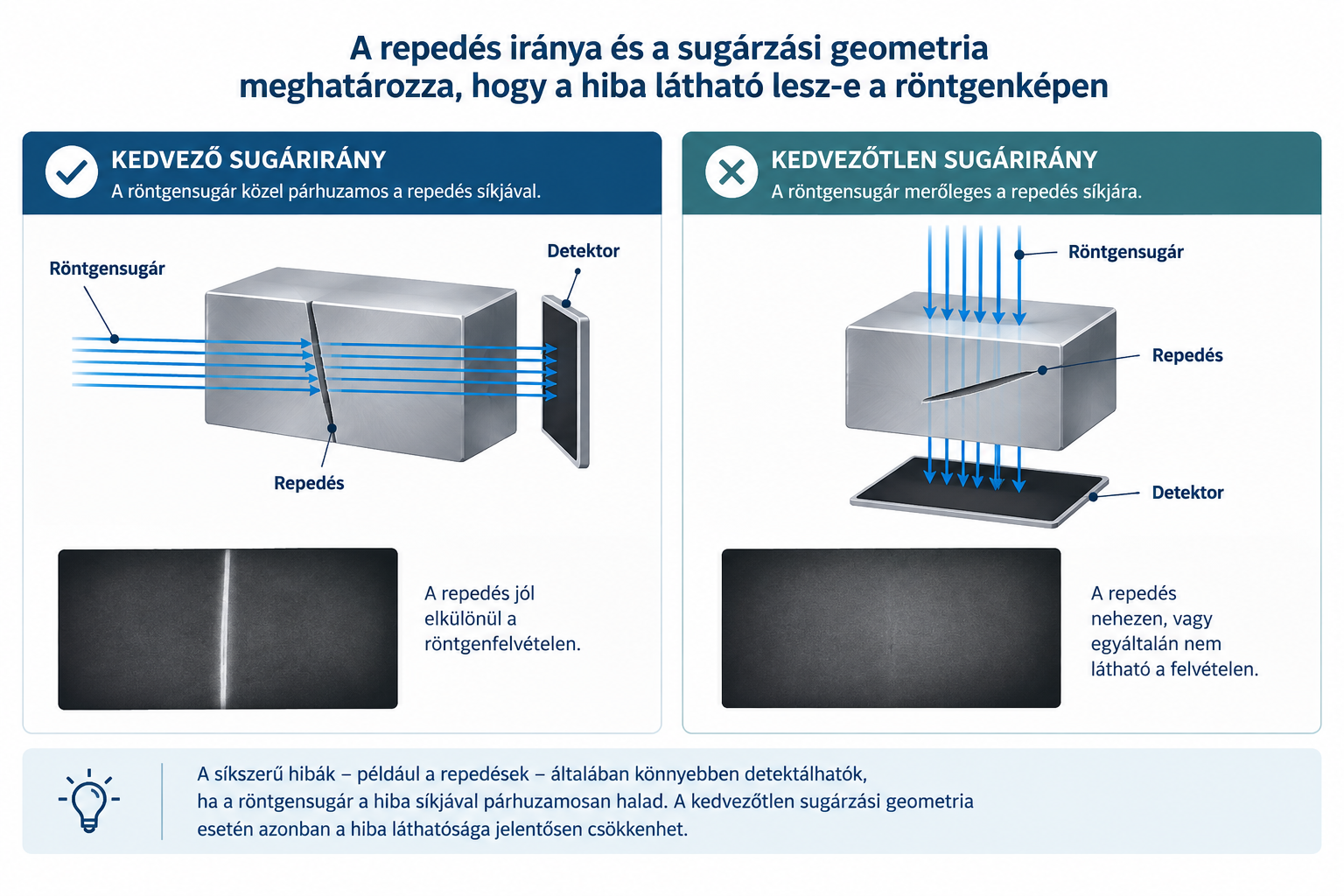

Ha a röntgensugár megfelelő szögben halad át a repedésen, annak nyílása és kiterjedése elegendő kontrasztot eredményezhet ahhoz, hogy a hiba felismerhető legyen. Ha azonban a repedés kedvezőtlen irányban helyezkedik el, a sugárzás alig érzékelhető változást mutathat a környező anyaghoz képest.
Ezért előfordulhat, hogy ugyanaz a repedés az egyik vizsgálati elrendezésben jól látható, egy másikban viszont nehezen észlelhető.

Fontos következtetés: egy jó minőségű röntgenfelvétel önmagában nem garantálja minden lehetséges hiba kimutathatóságát.

3. Mit jelent ez a gyakorlatban?
A vizsgálati technológia kiválasztásakor több szempontot együttesen kell figyelembe venni:
• A hiba jellege: térfogati eltérésről, például porozitásról, vagy síkszerű hibáról, például repedésről van szó?
• A hiba mérete és elhelyezkedése: mekkora az eltérés, és milyen mélységben található?
• A vizsgálati geometria: milyen irányból érkezik a röntgensugár az alkatrészre?
• Az anyag és a falvastagság: mekkora sugárgyengülésre és milyen képminőségre kell számítani?
• A vizsgálat célja: elegendő a hibák jelenlétének ellenőrzése, vagy azok pontos térbeli helyzetét és kiterjedését is meg kell határozni?
A megfelelő vizsgálati eljárás meghatározása ezért mindig a konkrét alkatrészhez, a keresett hibatípusokhoz és az elfogadási követelményekhez igazodik.

4. Segíthet a CT, ha a hagyományos röntgenfelvétel nem ad elegendő információt?

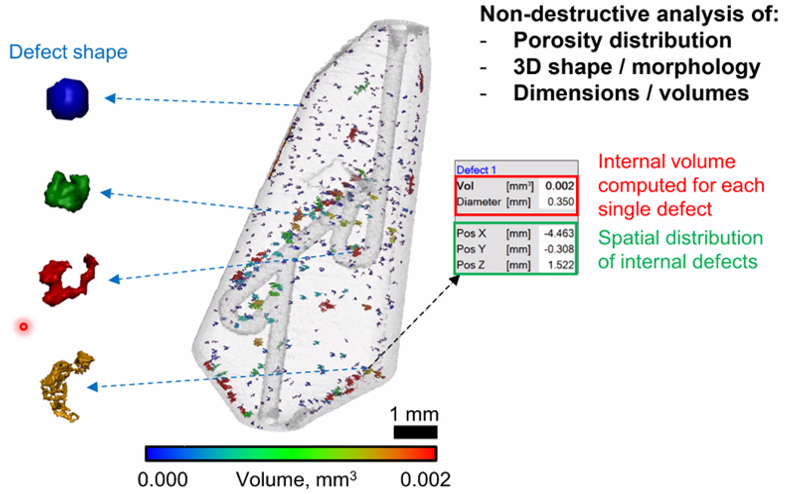

A számítógépes tomográfia (CT) több, különböző irányból készült röntgenfelvétel alapján rekonstruálja az alkatrész belső szerkezetének háromdimenziós modelljét. Ez lehetővé teszi a belső eltérések különböző metszetekben történő vizsgálatát, és segíthet a geometriai átfedésekből eredő bizonytalanságok csökkentésében.

A CT azonban nem jelent automatikus megoldást minden hibára. A nagyon vékony repedések kimutathatósága továbbra is függ többek között a repedés nyílásától és irányától, az anyagtól, a vizsgálati geometriától és az elérhető térbeli felbontástól. Bizonyos feladatoknál más roncsolásmentes vizsgálati módszer, például az ultrahangos vizsgálat is indokolt lehet.

Összefoglalás
A röntgenvizsgálat eredményességét nem lehet pusztán a felvétel részletessége alapján megítélni. A megbízható vizsgálathoz ismerni kell a keresett hibák jellemzőit, és ezekhez kell igazítani a vizsgálati elrendezést, a képalkotási paramétereket, valamint szükség esetén a választott vizsgálati technológiát.

A legfontosabb kérdés tehát nem csupán az, hogy milyen részletes képet tudunk készíteni, hanem az is, hogy a keresett hiba egyáltalán milyen feltételek mellett válik láthatóvá.
