Az ipari röntgenvizsgálat ma már a minőségellenőrzés egyik legfontosabb eszköze. Segítségével roncsolás nélkül vizsgálhatók öntvények, hegesztések, kompozit szerkezetek vagy akár elektronikai alkatrészek belső hibái.

Sok mérnök számára azonban felmerül a kérdés:

Mikor elegendő egy hagyományos radiográfiás felvétel, és mikor érdemes inkább CT vizsgálatot alkalmazni?

A két technológia ugyanazon a fizikai elven alapul, mégis egészen eltérő információt szolgáltat.

A radiográfia – amikor egyetlen felvétel is elegendő

A digitális radiográfia (DR) során a röntgensugár áthalad a vizsgált alkatrészen, majd egy digitális detektor rögzíti az elnyelődés mértékét.
Az eredmény egy kétdimenziós árnyékkép, amelyen jól felismerhetők például:

• gázzárványok;
• porozitások;
• zsugorodási üregek;
• egyes repedések;
• idegen zárványok;
• hegesztési hibák.

A radiográfia gyors, nagy áteresztőképességű vizsgálati módszer, ezért ideális választás sorozatgyártás során vagy rutin minőségellenőrzési feladatokhoz.

Előnyei

• gyors vizsgálat;
• egyszerű kiértékelés;
• automatizálható;
• nagy darabszám esetén gazdaságos.

A radiográfia korlátai

A radiográfiás felvétel minden belső szerkezeti elemet egyetlen síkba vetít.
Ez azt jelenti, hogy a különböző mélységben található hibák egymásra vetülnek.
Ennek következménye lehet, hogy

• két különálló hiba egyetlen hibának látszik;
• egy repedés kedvezőtlen irány esetén szinte láthatatlanná válik;
• nem állapítható meg pontosan a hiba mélysége;
• bonyolult geometriájú alkatrészek nehezen értékelhetők.

Amikor a CT jelent valódi megoldást

A számítógépes tomográfia (CT) ugyanúgy röntgensugarakat alkalmaz, azonban az alkatrész a mérés során több száz vagy akár több ezer különböző pozícióban kerül leképezésre.

Ezekből a felvételekből a számítógép háromdimenziós modellt épít fel.

Ennek köszönhetően lehetőség nyílik:

• tetszőleges metszetek készítésére;
• a hibák pontos térbeli helyének meghatározására;
• porozitások térfogatának mérésére;
• falvastagság elemzésére;
• méretellenőrzésre (metrológiai CT);
• CAD modell összehasonlítására.

A CT nem egyszerűen "szebb képet" készít, hanem olyan információkat is szolgáltat, amelyek hagyományos radiográfiával nem, vagy csak korlátozottan nyerhetők ki.

Mikor melyik technológia javasolt?

Vizsgálati feladat	Radiográfia	CT
Gyors sorozatellenőrzés	✔
Hegesztések vizsgálata	✔
Egyszerű öntvények	✔
Összetett geometriájú alkatrészek		✔
Belső szerkezet elemzése		✔
Hibák pontos térbeli helye		✔
Porozitás térfogata		✔
Falvastagság mérés		✔
Reverse engineering		✔



Egy gyakorlati példa

Képzeljünk el egy alumínium nyomásos öntvényt, amely több egymást keresztező furatot tartalmaz.
Radiográfiás felvételen a különböző furatok és belső üregek egymásra vetülnek, így nehéz eldönteni, hogy a látható sötét terület valóban porozitás, vagy csupán geometriai átfedés eredménye.

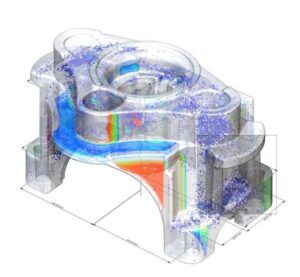

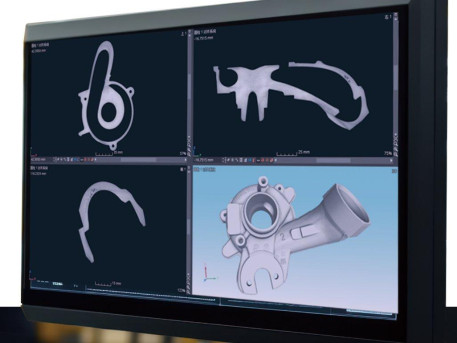

CT-vizsgálattal ugyanennek az alkatrésznek tetszőleges síkú metszetei készíthetők, így a hiba pontos helye, mérete és kiterjedése egyértelműen meghatározható.

Összefoglalás

A radiográfia és a CT nem egymás versenytársai, hanem egymást kiegészítő vizsgálati módszerek.
• Radiográfia: gyors, költséghatékony, kiváló rutinellenőrzésekhez.
• CT: részletes háromdimenziós információt biztosít fejlesztési, hibaanalízis és komplex minőségellenőrzési feladatokhoz.
A megfelelő technológia kiválasztása mindig az alkatrész geometriáját, az anyagot, a vizsgálat célját és a szükséges információ mélységét figyelembe véve történik.
