Leírás

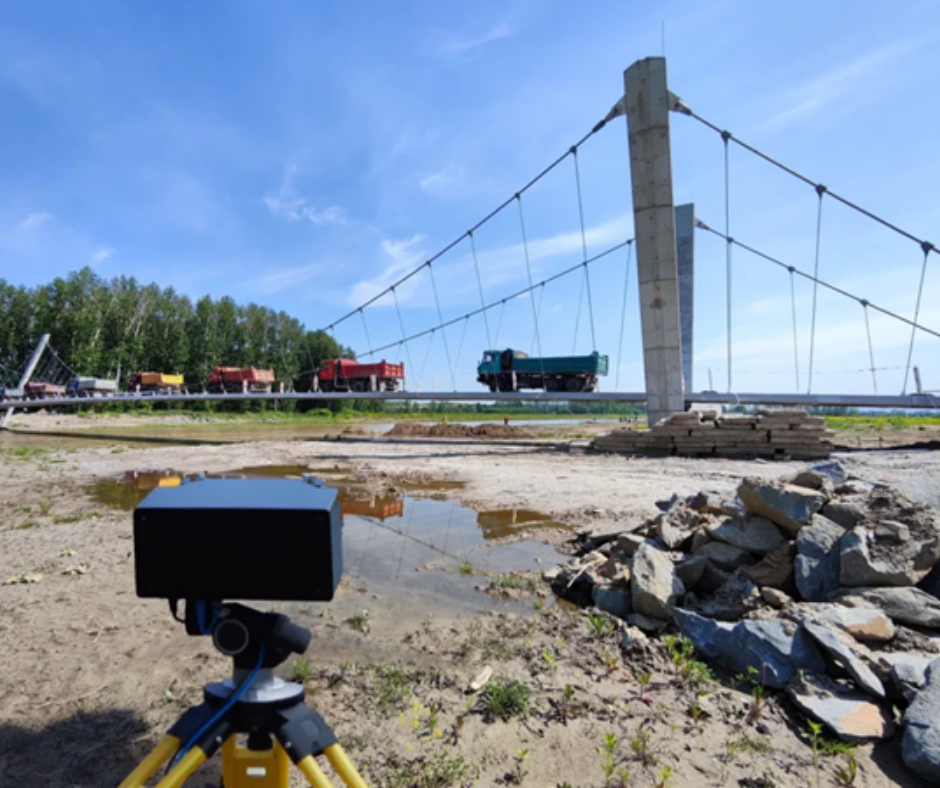

A BRIDGET egy fejlett, digitális képkorrelációs (DIC) technológiára épülő mérőrendszer, amelyet kifejezetten hidak és nagyméretű szerkezetek deformációvizsgálatára fejlesztettek ki. A rendszer három szinkronizált, nagyfelbontású kamerával, robusztus terepi kialakítással és az Alpha DIC® szoftverrel biztosít nagy pontosságú mérési eredményeket valós időben és utólagos kiértékelés során egyaránt.
A BRIDGET rendszer lehetővé teszi hidak komplex deformációinak, elmozdulásainak és alakváltozásainak érintésmentes mérését. A rendszer különösen előnyös olyan alkalmazásokban, ahol fontos a gyors telepítés, a folyamatos adatgyűjtés és a vizsgált szerkezet üzemszerű működésének fenntartása.
Főbb előnyök:
• Kifejezetten hídvizsgálati feladatokra optimalizált rendszer

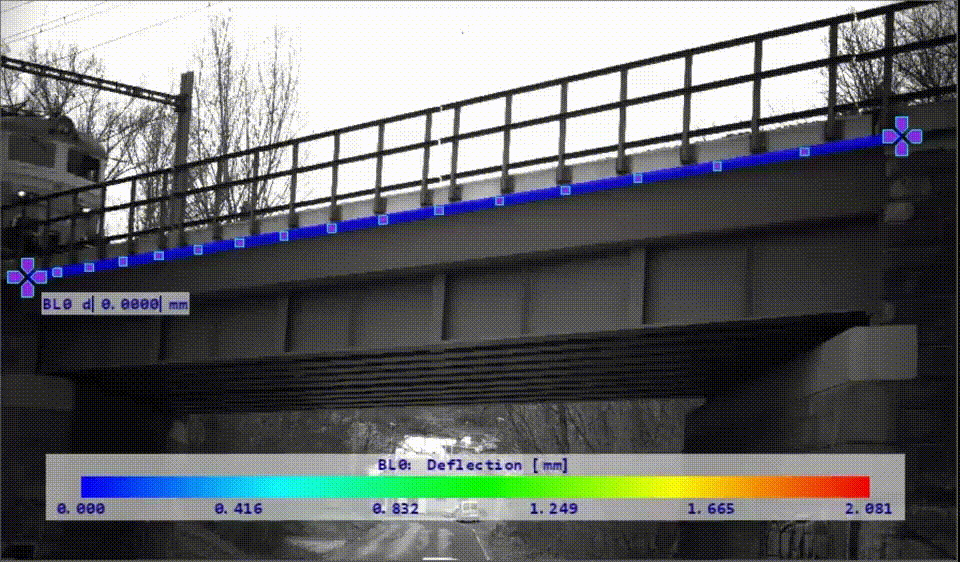

• Valós idejű deformáció- és elmozdulásmérés
• Hőmérsékleti hatások egyidejű kompenzációja
• Érintésmentes mérés akár 200 méteres távolságig
• Nagy felbontású, háromkamerás rendszer (összesen 60 MPx)

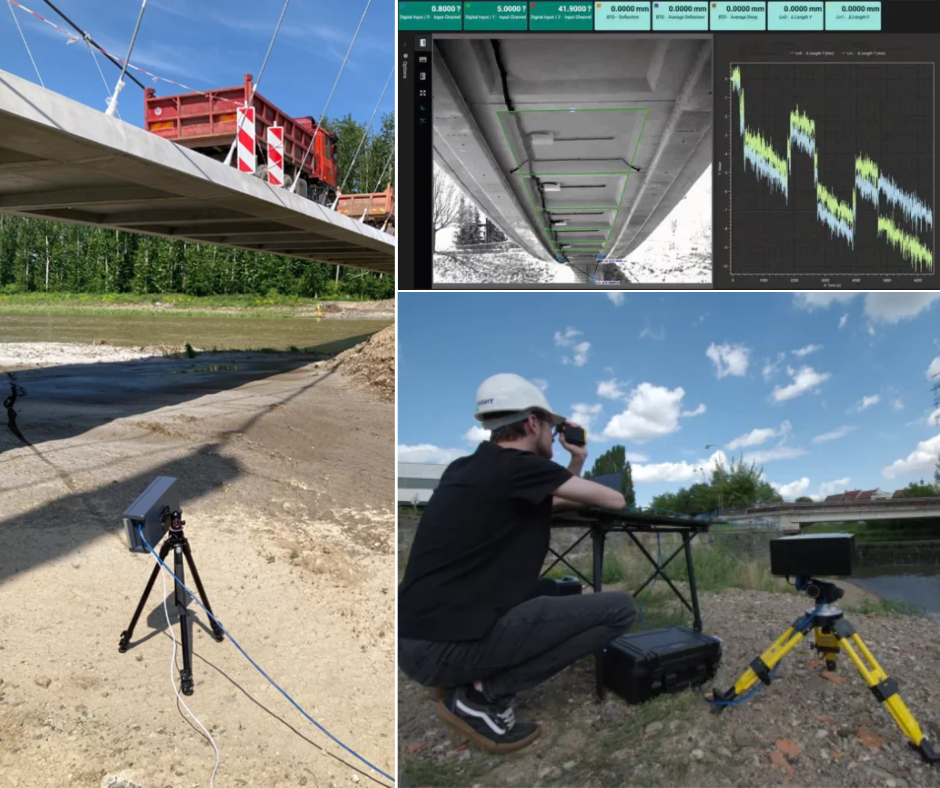

• Gyors terepi telepítés
• Forgalom vagy szerkezeti működés megszakítása nélküli vizsgálat
• Rugalmas kábelezési és kameraelhelyezési lehetőségek
• Fejlett mérnöki kiértékelő eszközök és vizualizáció
Működési elv:
A BRIDGET rendszer alapját a digitális képkorrelációs technológia adja, amely nagy pontossággal követi a szerkezet felületének mozgását és deformációját. A rendszer képes teljes hídszerkezetek vagy kijelölt kritikus területek monitorozására.

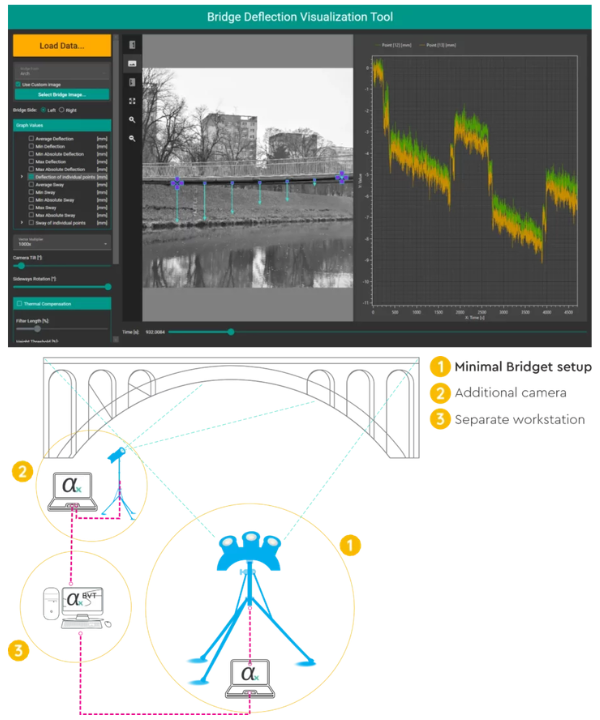

A mérési konfiguráció a BRIDGET mérőegységből és az Alpha DIC® szoftvert futtató számítógépből áll. A rendszer szükség esetén további kamerákkal is bővíthető – például a híd alsó szerkezeti elemeinek vizsgálatához.

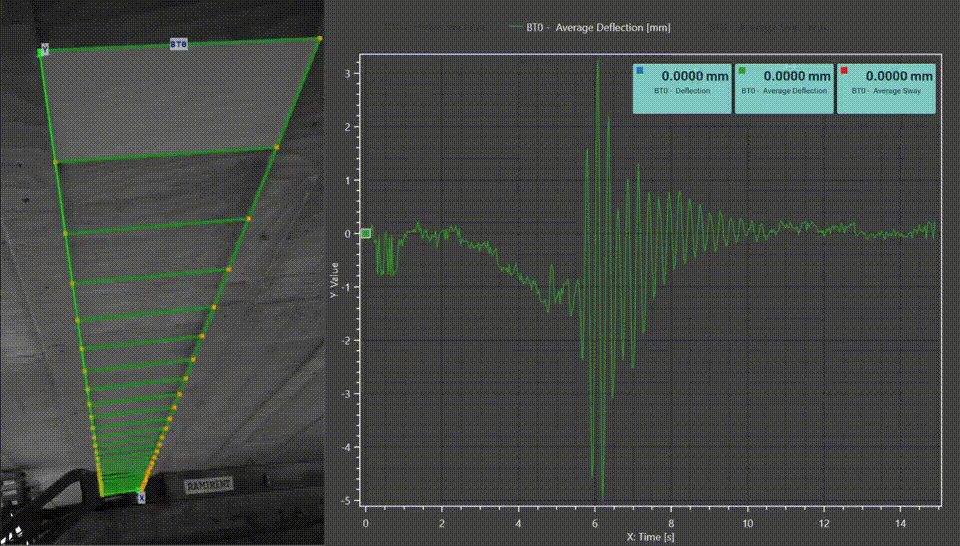

A mérési adatok valós időben elemezhetők, valamint külön vizualizációs modul segítségével a szerkezet viselkedése áttekinthetően megjeleníthető.
Műszaki jellemzők:
• 3 × 20 MPx kamera (összesen 60 MPx felbontás)
• 5 Hz / 10 Hz képfrekvencia teljes és fél felbontásban
• Akár 22 Hz maximális képfrekvencia csökkentett felbontás mellett
• Mérési tartomány akár 200 méterig
• Rugalmas zoomoptikák különböző hídfesztávokhoz

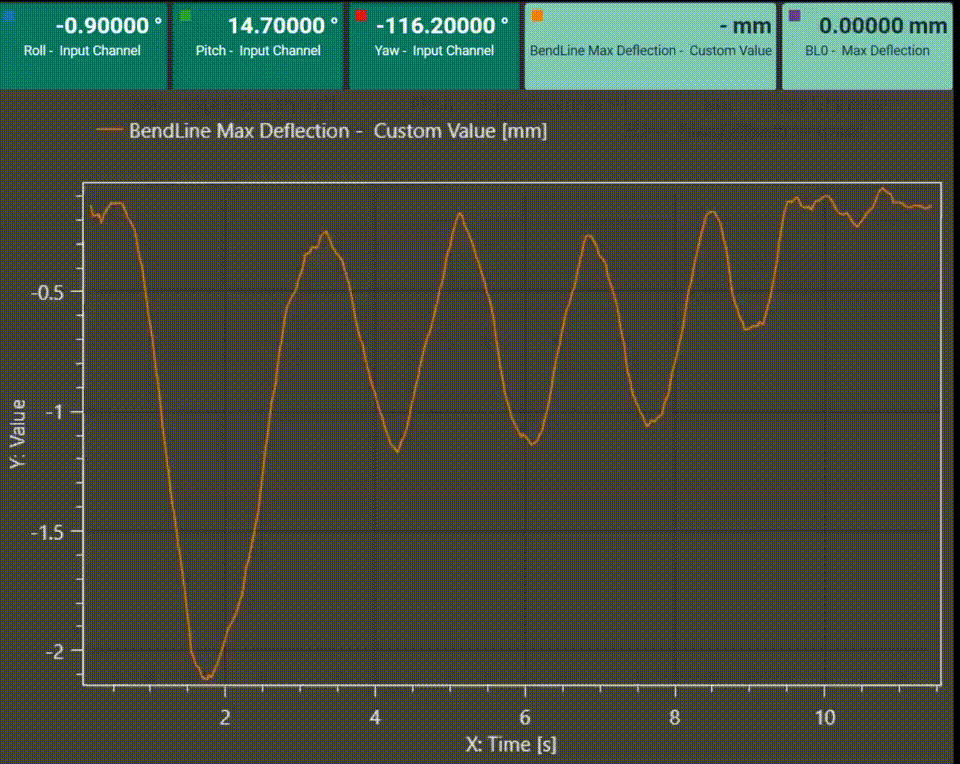

• Valós idejű és utófeldolgozott alakváltozás-analízis
• Természetes vagy mesterséges mintázatok használata

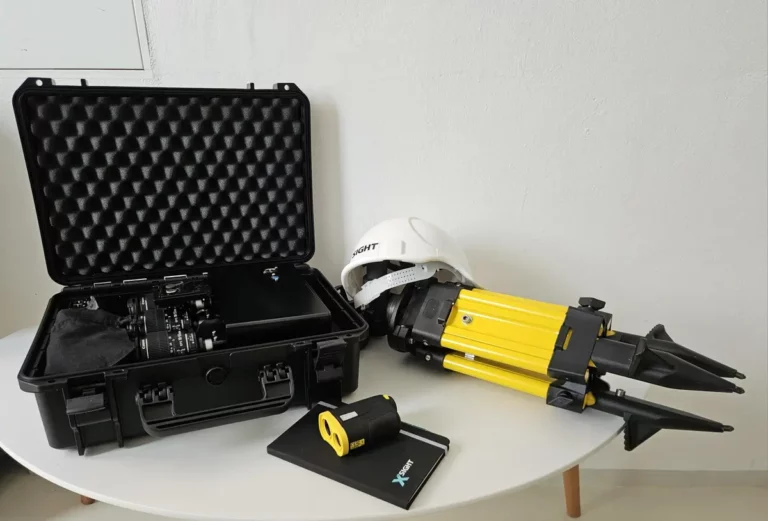

• Terepi használatra optimalizált mechanikai kialakítás
Alkalmazási területek:
A BRIDGET elsősorban hidak állapotvizsgálatára készült, ugyanakkor univerzális optikai mérőrendszerként más nagyméretű szerkezetek vizsgálatára is kiválóan alkalmazható:
• közúti és vasúti hidak
• acélszerkezetek
• infrastruktúra-elemek
• építőmérnöki kutatások
• terheléses vizsgálatok
• szerkezeti diagnosztika és monitoring
A rendszer modern alternatívát kínál a hagyományos geodéziai mérési megoldásokkal szemben, gyorsabb adatgyűjtéssel, folyamatos monitorozással és részletesebb kiértékelési lehetőségekkel.
