RSflite UH készülék a kompozit ipar számára

Gyors, integrált és hordozható, ezért optimális vizsgálati megoldás a kompozit ipar számára

Leírás

Hogyan reagál az ultrahangos NDT a kompozit ipar vizsgálati igényeire?

Az ultrahangos roncsolásmentes anyagvizsgálat (NDT) évek óta segíti a mérnököket a különféle kompozit anyagok vizsgálatában. Legyen szó hagyományos alumínium laminátumokról vagy a mai összetettebb szénszálas kompozitokról, az ultrahangos NDT technológia képes arra, hogy akusztikusan átjárja, és átláthatóvá tegye ezeket az alkatrészeket, így teljes ellenőrzési térképeket hozzon létre. Átfogó, térfogatintegritási „röntgenriportok” készíthetők és támogathatók a képalkotó jelentésekkel, amelyek olyan könnyen értelmezhetők, akár a hagyományos röntgenképalkotás.

 A Sonatest több mint 60 éve tevékenykedik a legfontosabb ipari piacvezetők szolgálatában, és büszke arra, hogy most bemutathatja az új generációs RapidScan készüléket: az RSflite lineáris szkennert.

A kompozitok ultrahangos vizsgálatának kihívásai

Egy nagy felület lefedése fontos kihívást jelent a kompozit szerkezetek vizsgálatakor. Az ultrahangos lineáris szkennelés azonban az évek során bizonyította, hogy képes megoldani ezt a problémát. A rögzített információ helyzete és átfedése önmagában is kihívást jelent. Az UTmap egyedi képösszefűzési képességei megoldják ezt a problémát, mivel minden adatsáv precízen újra igazítható a T-Scan munkaterületen.

Ultrahangos lineáris szkennelési megoldás

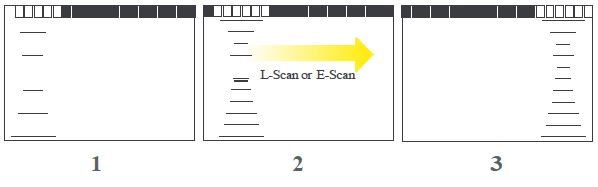

A kompozitok vizsgálatakor a lineáris szkennelés (L-Scan), -amelyet néha elektronikus szkennelésnek (E-Scan) is neveznek-, egy lineáris vizsgálófej elemeit használja egy egyenes irányú nyaláb (1), majd egy másik szomszédos nyaláb (2) kibocsátására. Ezt a szekvenciát megismételjük a teljes hosszon (3).

Ez az ultrahangos NDT technika különösen hatékony a kompozit szerkezetekben leggyakrabban fellépő hibák észleléséhez, mivel
nagy területeket fed le rövid idő alatt, és magas felbontású adatkészleteket és képeket generál.

A megoldásból származó előnyök

  • A lineáris szkennelés munkafolyamat-orientált és egyszerűsített felhasználói felületével optimalizálódik a képzési idő és a helyszíni vizsgálati teljesítmény
  • A kiemelkedő jel-zaj arány és a szabadalmaztatott WheelProbe 2 gumikialakítás a legjobb akusztikai teljesítményt nyújtja a kompozit vizsgálatokhoz
  • Az RSflite és a WheelProbe2 kombinációja a leggyorsabb hordozható vizsgálati megoldás a piacon
  • A fejlett UTmap elemző eszközök és az egyedülálló C-kép összefűzési képesség növeli a teljes termelékenységet és javítja az ellenőrzési minőséget

Műszaki specifikáció

LINEÁRIS SZKENNELÉS HAGYOMÁNYOS UT
Rendszer sávszélesség 0.2 – 23 MHz 0.2 – 18 MHz
Impulzusfeszültség 100V – 50V ActiveEdge© 400V – 100V ActiveEdge©
Csatornák 128 csatorna 2 csatorna
Erősítéstartomány 80dB 100dB
Max PRF 50 000 Hz 20 000 Hz
L-kép felbontás 1,2,3…  elem lépcsős & dupla felbontás
Adatátvitel és -tárolás 155 MB/sec és 128 GB SSD (nincs fájlméret limit)
Készülék kijelző TOUCH 10.4″ széles,  LED-háttérvilágítású LCD,1024 x 600 felbontással
Kommunikációs portok WiFi 802.11n, Ethernet Gigabits & 3 master USB2
Kalibrációs szabványok ISO18563 (EN16392) & EN12668
Üzemelési idő 6.6h  (üzem közben cserélhető akkumulátorok)
Üzemi hőmérséklet -10°C – 40°C (14°F – 104°F)
Egység méretek 115 x 220 x 335 mm  (4.52 x 8.66 x 13.19  in)
Súly 4.80 kg (10.5 lb) akku nélkül, 460 g (1 lb)/akku
Elemző szoftver UTmap Windows® 7-8-10  & 64-bit  OS
Távvezérő szoftver Xpair Windows® 7-8-10  OS



WP2 főbb jellemzők
Csatoló kerék szabadalmaztatott gumi – optimális akusztikus teljesítmény
Közeltér felbontás akár 0.8 mm  (0.032  in)
Szonda frekvencia 2 MHz, 3.5 MHz, 5 MHz vagy 10 MHz
Szonda specifikáció 64 elem, csúcs  0.8mm
Szonda aktív hossza 51 mm  (2 in)
Leválasztható kábel standard 2.5m és 5m vagy egyedi rendelés
Súly 1.06 Kg (2.34 lb) könnyű súlyú polimer keret
Méretek
(H x L x W)

125 x 150 x 155 mm
(4.9 x 5.9 x 6.1 in)

Üzemelési hőmérséklet 10 – 50 °C (50 – 122 °F)

















UTmap  főbb jellemzők


Akvizíciót követő eszközök

T-kép összefűzés a C-kép precíz pozicionálásához
T-kép átfedése a pontos adatbeállításhoz
C-kép újrakapuzás (egyenként / minden szinkronizálás)
Egyedi C-kép szoftver erősítés finombeállítás


Elemző eszközök

Ipari szabványos és egyedi színpaletták
Automatikus hibamérés és statisztika
Valós idejű hibazóna kontúr
Feltételes hibakritériumok (mélységek és amplitúdó)




Riportkészítő eszközök

CAD és képrész átfedés
Geometrikus és szabadkezes kijelölés
Automatikus PDF riport generálás
Testreszabott mérési kiválasztás
Speciális jelentés (CSV export)
Fájlformátum Sonatest .UTDATA és .TSCAN formátumok
Operációs rendszer Windows® 7-8-10  & 64-bit  OS



A csomag tartalma:

  • RSflite eszköz
  • Wheelprobe 2 – 5 MHz 5 m kábellel
  • WP2 composite pack
  • WP2 advanced kit 2 + vízszintes fogantyú
  • UTmap liszensz
  • Xpair liszensz

Csomag opciók:

  1. X-Glider kézi készlet tartalma
  • X3 – 5MHz 64 elemes lineáris szonda
  • X-Glider 25 mm gumi késleltető
  • kézi kódoló 2,5 m kábellel

2. Extra WP2 szonda (választható frekvencia)

  • plusz teszt és demonstrációs lemez



További információk:

RFlite prospektus

Repülőgépipari szerkezetek vizsgálata

Sonatest katalógus
