Automatikus válogató egység, melyhez a MAGNATEST D és MAGNATEST ECM vizsgáló berendezések csatlakoztathatók.
Magnetoinduktív örvényáramos berendezés – A MAGNATEST D fémes anyagok különböző mágneses és/vagy villamos tulajdonságainak örvényáramos roncsolásmentes anyagvizsgálatára szolgáló berendezés.
Alkatrészek ellenőrzésére, anyag- és szövetszerkezeti vizsgálatra alkalmazhatók a magnetoinduktív vizsgálatok. Az egyik legegyszerűbb vizsgálati eset a hőkezelt és hőkezeletlen alkatrészek szétválasztása. Ilyen esetre láthatunk példát az 1. ábrán.
1. ábra: A különböző frekvenciákon különböző mértékű eltéréseket regisztrálhatunk, amely alapján kiválasztható az optimális vizsgálati frekvencia (2. és 3. kép)
Bonyolultabb és körültekintőbb beállítást igényel például egy adott rétegvastagságban adott keménységű réteg létrejöttének (EHT) ellenőrzése. Ha ezt pontosan figyelemmel kell kísérni, akkor megfelelő felbontással több beállító etalont kell létrehozni. A 2. ábrán egy ilyen vizsgálati sorozatot mutatunk be. Jól látható, hogy az egyes rétegvastagságok szorosan követik egymást, és a trend jól megállapítható, a létrehozott csoportok irányultsága egyértelmű.
2. ábra: Azonos alkatrész, különböző mélységű rétegek hőkezelve (a-f csoportok)
A vizsgálatot két egybeépített tekerccsel végezzük, amelyek közül az egyiket váltóárammal gerjesztjük, a másikon az indukált áram eltérését mérjük.
3. ábra: A mágneses-indukciós módszer alapelve
A repedések és egyéb felületi hibák megváltoztatják a felületen indukálódó örvényáram nagyságát, és ez a változás megmutatkozik az általa létrehozott mágneses mező nagyságában is. Az anyagvizsgálat során ezt a változást mérjük a vizsgálóberendezésekkel.
Az örvényáramos vizsgálat egy speciális ága a felületi repedésvizsgálat. A súlycsökkentési törekvések, illetve az élettartam minél hosszabbra való kitolása magával hozza a szélsőséges gyártástechnológiákat, ahol a gyártástechnológia pontos tartása mellett is előfordulhatnak repedések. Ebben az esetben a végtermék kifogástalan minőségének megtartása érdekében mindenképpen ajánlatos a repedés-ellenőrzés bevezetése.

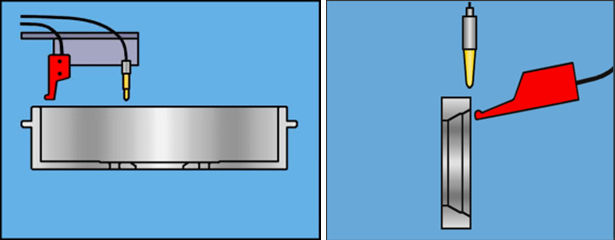

4-5. ábra: Repedésvizsgálat a felületen
Ha egészen kis méretű (0,5–1,5 mm-es) repedést is észlelni akarunk, akkor a szondának, illetve az érzékelési távolságának kicsinek és pontosnak kell lennie. A 4-5. ábrán ilyen vizsgálati elrendezéseket mutatunk be. Ebben az esetben a szondák egészen kisméretűek (7. ábra), és illeszkednek a letapogatandó felülethez.
6. ábra: A repedések okozta változások a mágneses mezőben
7. ábra: keresztirányú és hosszirányú repedés
