XE - L HE röntgenkabin

Leírás

Az XE-L HE egy INNOVATÍV megoldás az ipari röntgenes vizsgálatokhoz.

A rendszer ipari röntgenes vizsgálatokra, illetve tomográfiára is egyaránt alkalmas. Különböző típusú röntgenforrások és detektorok egyidejűleg is beletelepíthetőek, így a VÁLTOZATOSSÁG, TELJESÍTMÉNY és PONTOSSÁG szempontjából egyedülálló.

A 320 kV-os vagy 450 kV-os MINFÓKUSZ csövek lehetővé teszik a nagy és heterogén vastagságú, összetett és nagyméretű tárgyak vizsgálatát. A MIKROFÓKUSZ cső esetleges hozzáadása lehetővé teszi a kis alkatrészek és néhány mikrométeres részletek nagy felbontású vizsgálatát.

A digitális detektor használata, amelyhez a képfelvételhez vonaldetektor is hozzáadható, a legkorszerűbb feldolgozó szoftverrel és saját fejlesztésű szűrőkkel együtt lehetővé teszi a kiváló minőségű képek készítését.

Az abszolút többfordulós enkóderekkel ellátott, robusztus 7 tengelyes manipulációs rendszer lehetővé teszi, hogy a készüléket kikapcsolás vagy a rendszer visszaállítása után reset nélkül lehessen használni.

A kiegészítő X-WIDE VIEW funkcióval a látómező akár 16'' méretűre is nagyítható, akár 8'' méretű detektorpaneles konfigurációban is.

A fordított L alakú tolóajtó lehetővé teszi a felülről történő betöltését a munkadaraboknak.

Műszaki adatok XE - L HE

KABIN

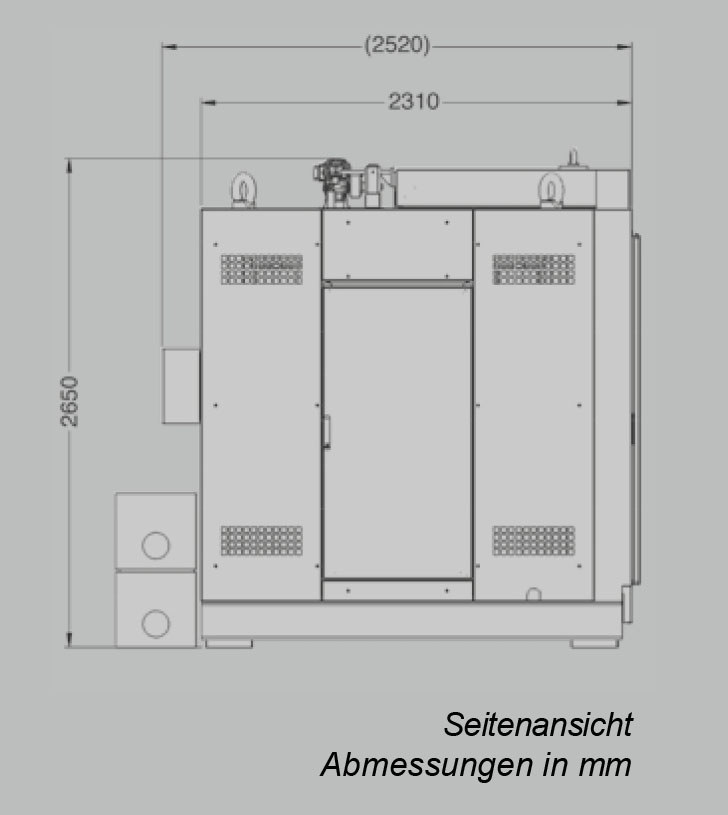

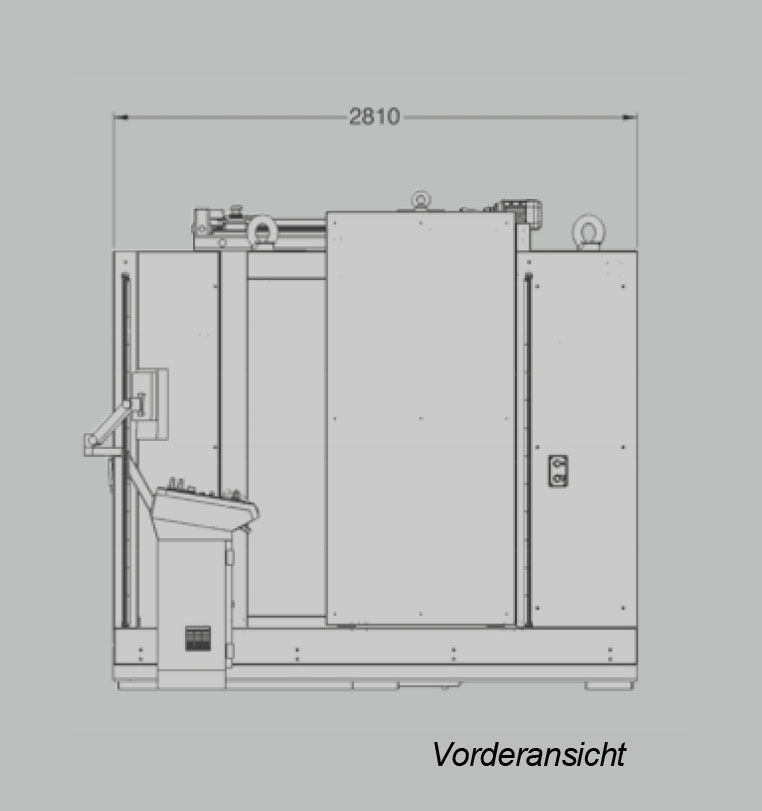

Méretek (Sz x D x H) A képeken látható módon

Beépítési terület 4000 x4500mm

Súly 320kV-on: 12000kg 450kV-on: 18000kg

Rakodóajtó méretei 900 x 1800mm

„L” alakú tolóajtó felülről történő rakodáshoz

MANIPULÁTOR

Max. Max. tengelyek sebessége 12m/min

Vízszintes tengely 600mm

(+300mm az ajtó melletti rakodáshoz)

Függőleges tengely 1200mm

Döntési tengely ± 30°

Forgatási tengely ± 360°

RÖNTGENRENDSZER

MINIFÓKUSZ

Röntgenforrás 320 kV 450 kV

Fókuszpont * d= 0,4 / 1,0 mm

Teljesítmény 800 / 1800W d= 0,4 / 1,0mm

Teljesítmény 700 / 1500W

MIKROFÓKUSZ

Röntgenforrás 150kV

Fókuszpont * 5μm-től 4W teljesítmény mellett

50μm-ig 75W-os teljesítménnyel

DETEKTORPANEL

Lapos panel detektor* 16'' / ADC 16 bit / pixel 200μm

Vonaldetektor*

(opcionális) Hosszúság akár 614 mm-ig

0,2μm pixelosztás

VIZSGÁLHATÓ TÉRFOGAT

Maximális méret (Ø x H) 700 x 1200 mm

Maximális tárgytömeg Legfeljebb 500 kg

Típus / teljesítmény 400V 50/60Hz 3P+N+PE / 5kVa

* Széles választék áll rendelkezésre az igényektől függően
