Szakítóvizsgálat magas hőmérsékleten (1000 °C)

Szakítóvizsgálat magas hőmérsékleten (1000 °C)

A digitális képkorrelációs módszer (DICM) az egyik legprogresszívabb képelemzési metódus, amely lehetővé teszi szerkezeti elemek nyúlásának 3D vizsgálatát.

A Mercury RT szoftvereszközeivel megállapíthatjuk többek között a nyúlást, kontrakciót, illetve az elhajlás mértékét is hárompontos hajlítóvizsgálat esetén. Továbbá a nyírófeszültség, valamint a deformáció mértéke is meghatározható a mintán.

A Mercury RT videoextenzométer az anyag korlátaitól függően minták rendkívül magas hőmérsékleten történő vizsgálatához is használható. A szabványos, magas hőmérsékletű anyagok enyhén oxidált természetes felületén is lehetséges az optikai nyúlásmérés. A Mercury RT videoextenzométerként használható minden típusú magas hőmérsékleten történő vizsgálatnál, beleértve a dinamikus vizsgálatokat is akár 5 kHz-ig is.

Ha az anyagokat átlagos működési körülményeiken túl vagy hosszú időn keresztül vizsgáljuk, pl. kúszásvizsgálattal, a felületük jelentősen megváltozhat az oxidrétegek keletkezése miatt. Ezek a körülmények a hőkamrában végezhető optikai mérések extrém eseteinek számítanak.

A magas hőmérsékletű vizsgálatokat a Mercury RT ENTER modulja rögzíti, és ezek bármikor újraértékelhetők, így a vizsgálatok sokkal hatékonyabbak és megbízhatóbbak.



Miért érdemes optikai módszereket használni nyúlásmérésre?

Vannak olyan anyagok, melyek esetében az érintkezéses nyúlásmérés nem lehetséges, ilyen pl. a fa vagy a műanyag fólia

Bizonyos magas hőmérsékletű vizsgálatokhoz használt hőkamrák esetén nem megoldható a csíptetős nyúlásmérő használata



Milyen előnyöket nyújt az érintésmentes nyúlásmérés?

Videofelvétel a minta vizsgálat alatti teljes alakváltozásáról, ami lehetővé teszi a későbbi újraértékelést is, ezáltal egy megbízhatóbb mérést biztosítva

Egyetlen vizsgálatból több információ kinyerésének lehetősége

A nyúlásmérésnek nincs hatása a mintára annak megfogása által

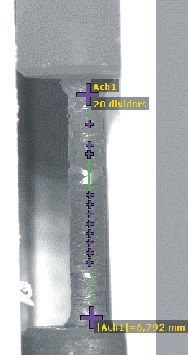

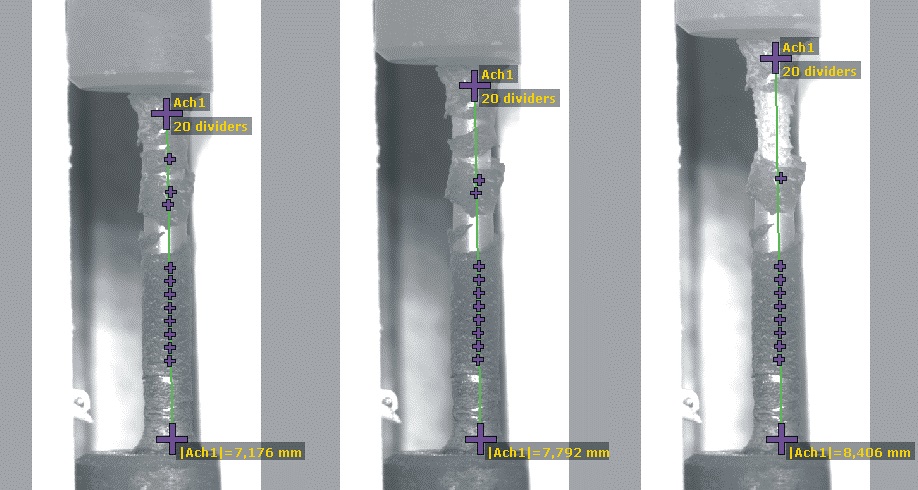

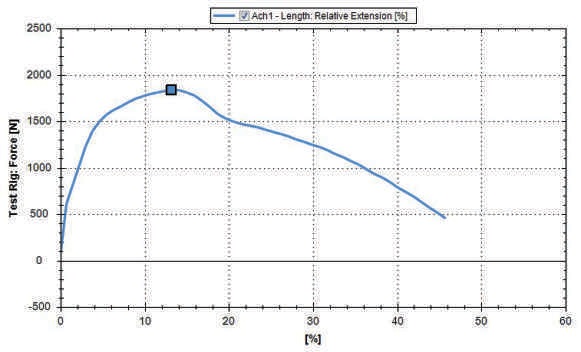

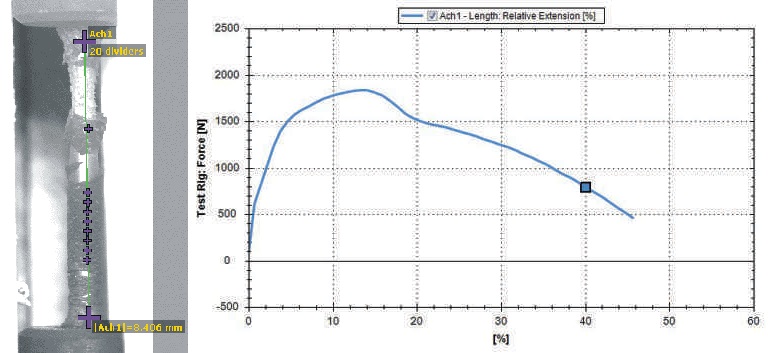

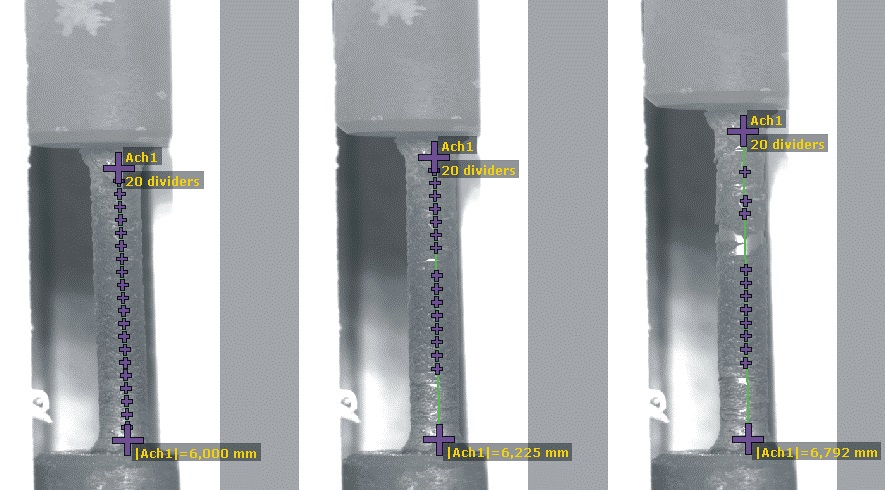

Mérés hőkamrában kisméretű mintán 1000 °C hőmérsékleten, akár 40%-os deformációval.
